FABRICACIÓN Y MEDIDA
Cómo se hace un ESPEKTRON.
Cómo se fabrica y se mide un panel de luz roja: seis fases de montaje, un laboratorio de ensayos y horas de encendido en sala antes de salir de fábrica. Y cada cifra que publicamos, con su instrumento y su distancia.
01FABRICACIÓN
De la placa a la caja, paso a paso.
Un panel ESPEKTRON empieza como una placa de aluminio vacía y termina en una caja reforzada. Entre medias, cada fase se comprueba antes de pasar a la siguiente: lo que no enciende, no avanza.
- 01

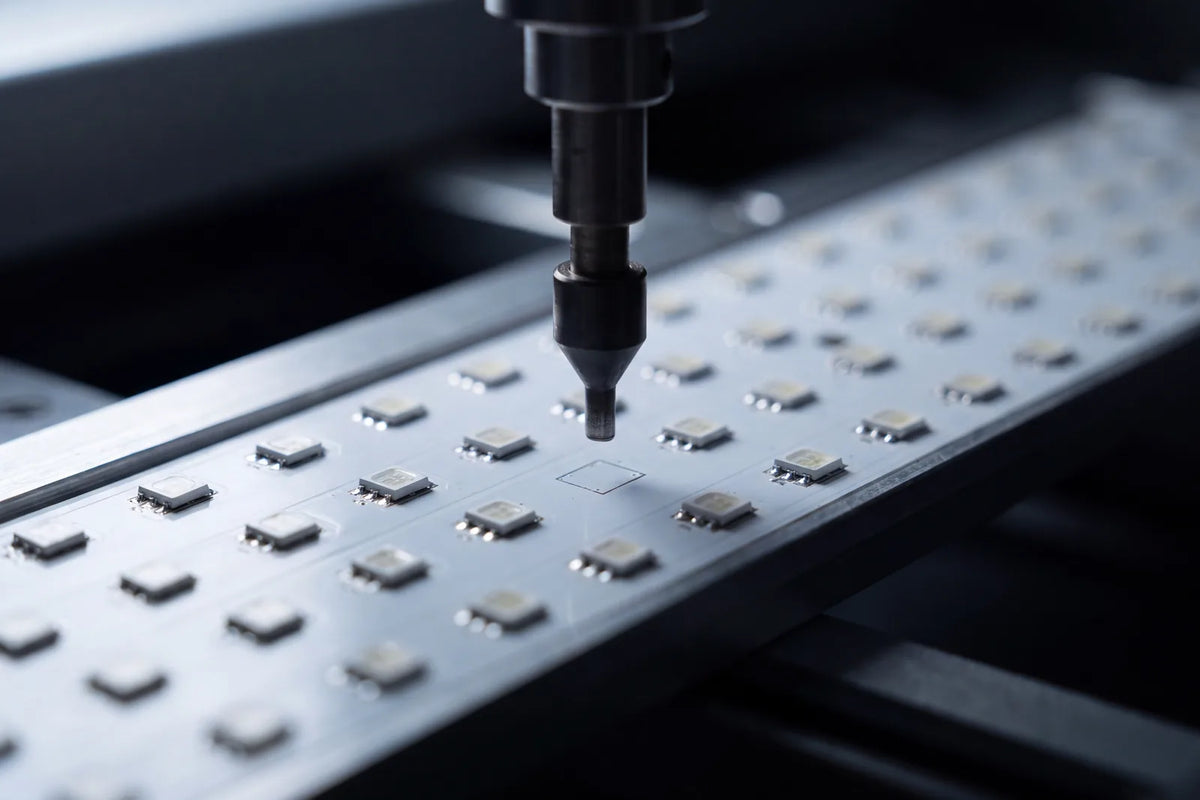

Montaje de los LED
Una máquina coloca los chips, las resistencias y el driver sobre la placa, y un horno de refusión los suelda.
- 02
Prueba de encendido
Antes de seguir, la placa se enciende entera: cada chip tiene que dar luz. Si alguno falla, se vuelve a cablear y se repite la prueba.
- 03

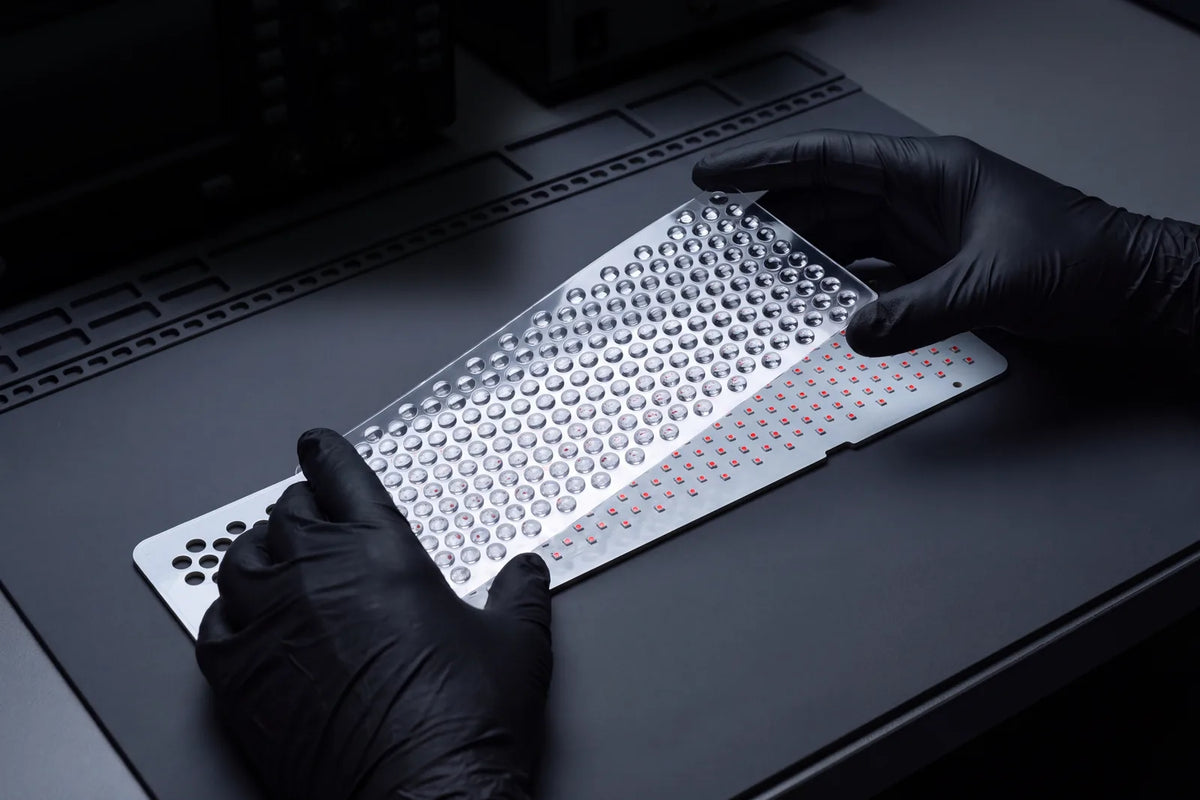

Una lente por LED
Cada chip lleva su lente, que concentra el haz y reparte la luz de forma más uniforme sobre la superficie.
- 04
Dos placas, dos pruebas
La placa de LED y la de potencia —con su fuente de alimentación en carcasa de aluminio y ventilación— se prueban por separado y solo después se unen.
- 05

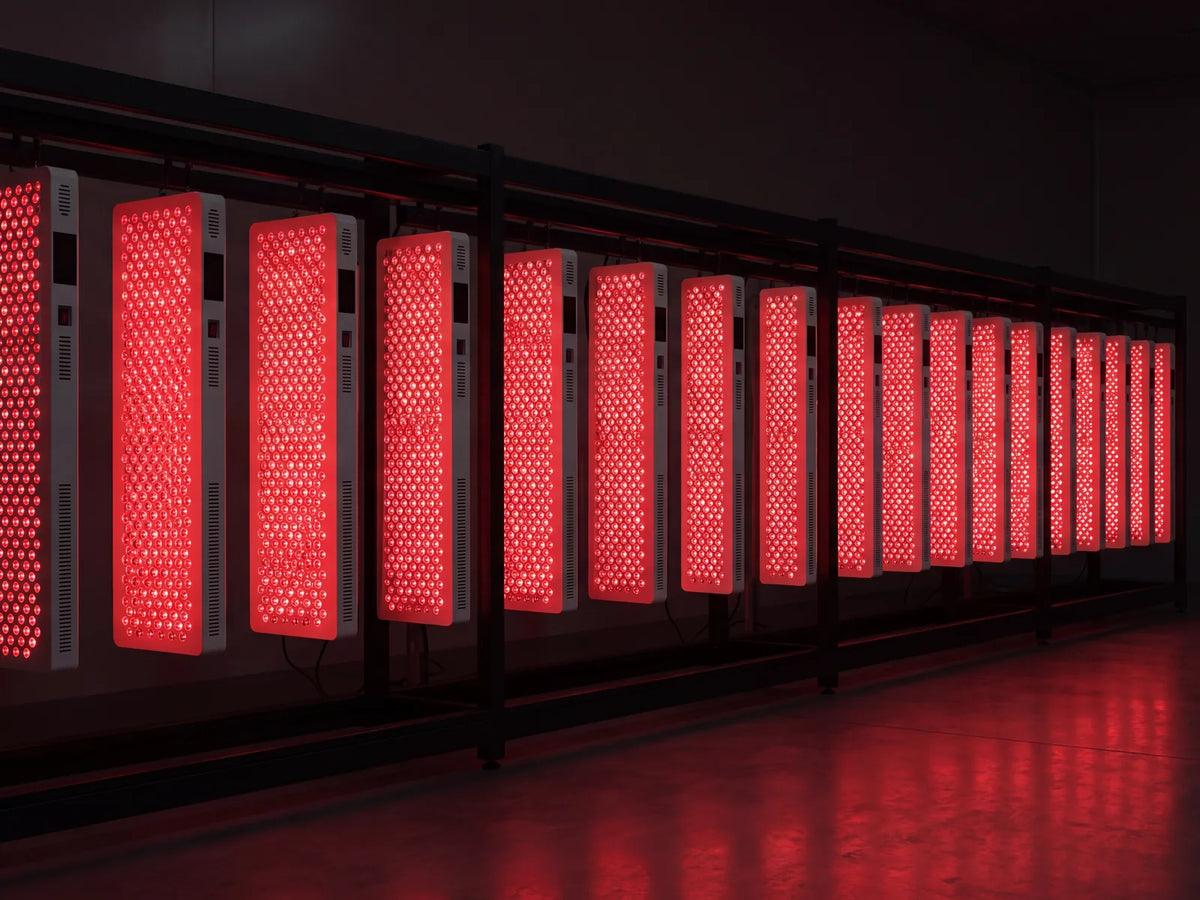

Horas de envejecimiento
El equipo montado pasa ocho horas diarias encendido en la sala de envejecimiento, para que un fallo temprano aparezca en fábrica y no en tu centro.
- 06
Inspección y embalaje
Inspección final y caja de cartón grueso. El PRO y el ULTRA viajan además protegidos con láminas de madera.
ÓPTICA
La lente decide cómo llega la luz.
Sin lente, cada LED abre su luz en un ángulo amplio. Con ella, el haz se concentra y la superficie que tienes delante recibe una luz más pareja.
Las lentes se montan sobre la placa ya probada, y el panel se vuelve a encender entero al cerrarlo: la óptica no se da por buena hasta verla funcionar.
02LABORATORIO
Diez ensayos para que nada falle fuera.
La fabricación se apoya en un laboratorio que somete el diseño y las unidades a condiciones peores que las de uso: interferencias, picos de tensión, humedad, salitre y horas de calor.
- ÓPTICA
Esfera integradora por LED
Mide la longitud de onda de cada tipo de LED antes de montarlo.
- ÓPTICA

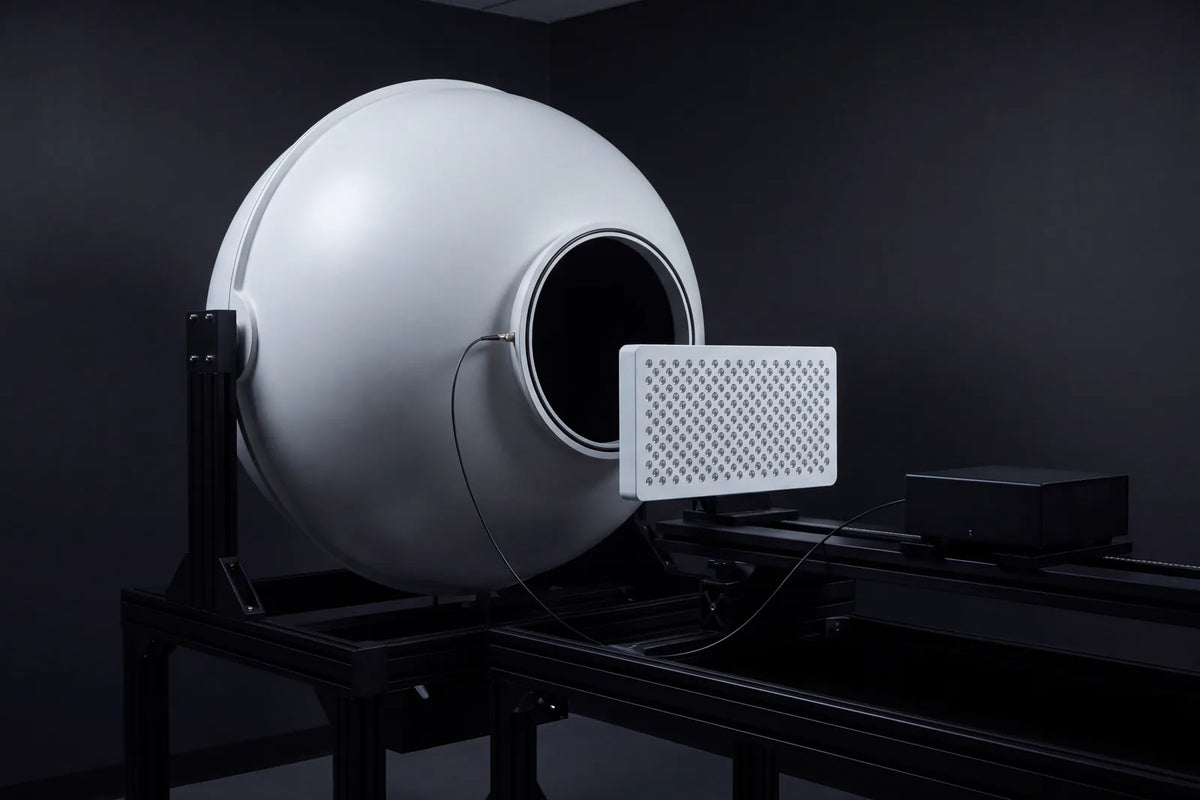

Esfera integradora del equipo
Potencia óptica total, irradiancia y coherencia de longitud de onda del panel ya montado.
- TÉRMICO

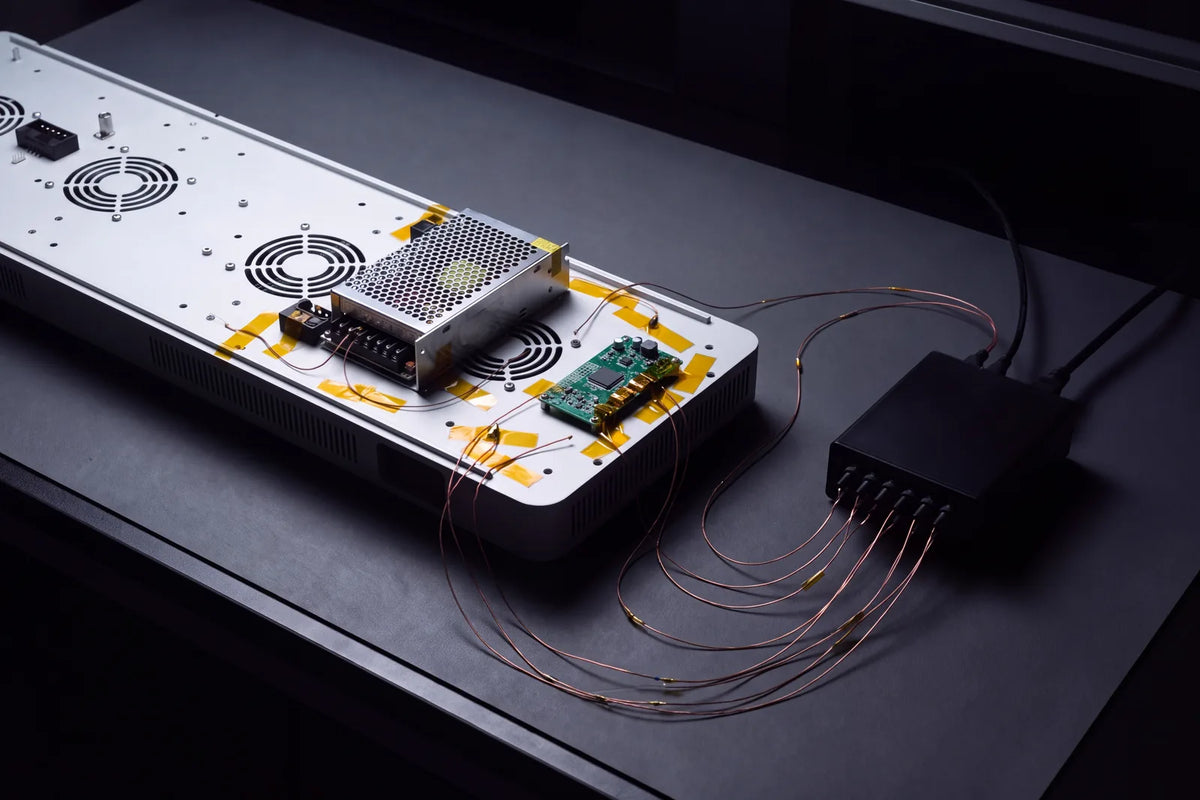

Temperatura multicanal
Chips, driver, carcasa y disipador medidos a la vez, para que la luz no caiga por calor y la superficie no queme al tacto.
- CLIMA
Cámara de temperatura y humedad
El equipo completo, sometido a calor, frío, humedad y sequedad.
- EMC
Sala apantallada
Emisiones e inmunidad electromagnéticas: que el panel no interfiera con otros equipos ni se deje interferir.
- ELÉCTRICO
Sobretensión
Picos de tensión como los de una tormenta: el equipo no debe quemarse.
- ELÉCTRICO
Descarga electrostática
Chispas como las de una mano cargada: sin bloqueos, reinicios ni daños.
- CORROSIÓN
Niebla salina
Simula el viaje en barco: ni óxido en la tornillería ni en la carcasa.
- ACÚSTICA
Cámara acústica
Ruido de ventiladores y fuente, y vibraciones: el panel tiene que ser discreto en cabina.
- MECÁNICA
Vida de los pulsadores
Cuántas pulsaciones aguanta cada botón antes de fallar o quedarse enganchado.
Ensayos del laboratorio de la planta de fabricación.
03MEDIDA

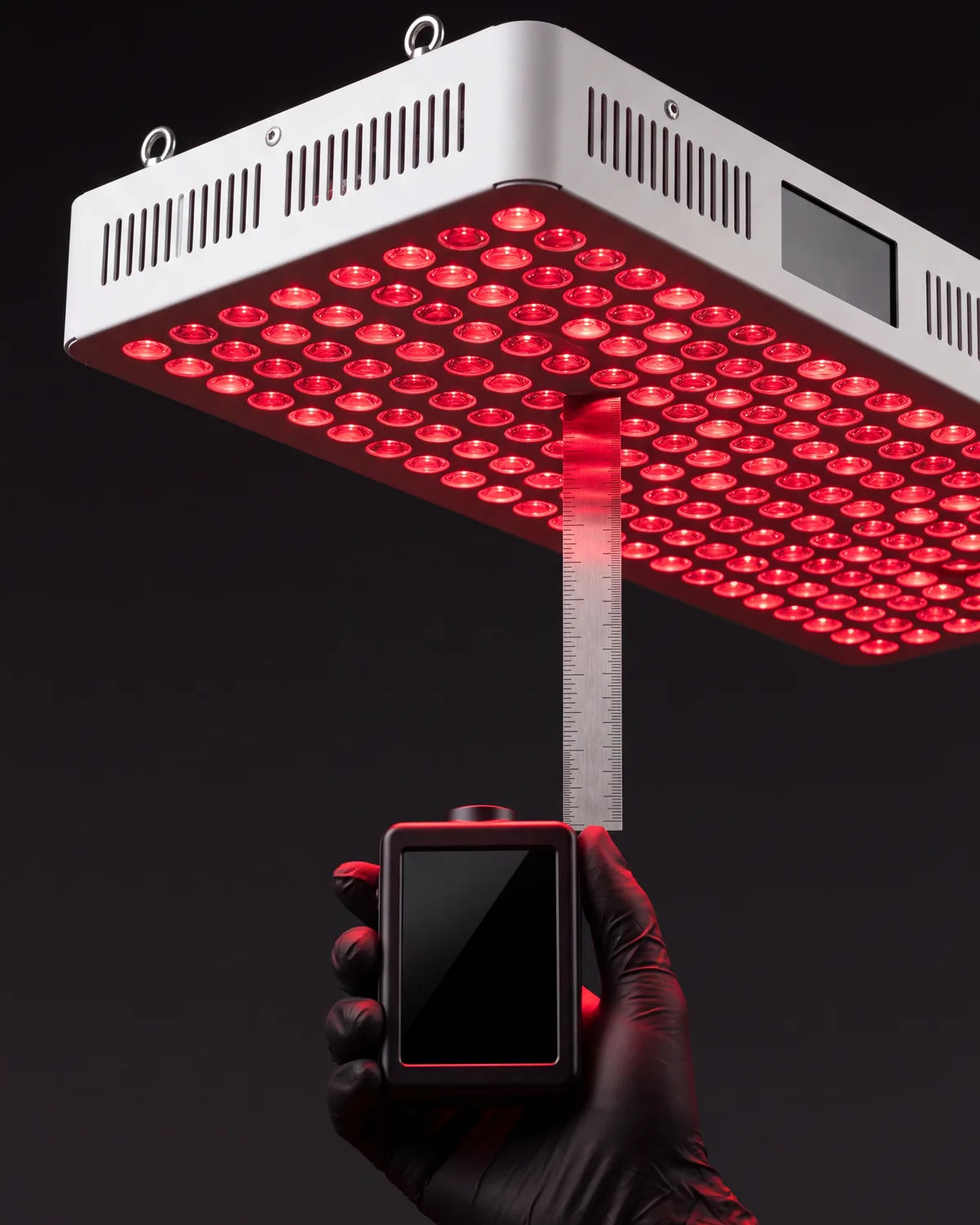

Medimos con espectrorradiómetro, y decimos a qué distancia.
Un espectrorradiómetro separa la luz por longitudes de onda y mide cuánta energía llega a cada centímetro cuadrado, en mW/cm². Un solarímetro, el medidor que usa buena parte del sector, está pensado para la luz del sol: con el rojo y el infrarrojo cercano de un panel marca más de lo que llega.
Por eso cada cifra que publicamos lleva su condición: instrumento, distancia medida con regla, tensión de red y canales encendidos.
- INSTRUMENTO
Espectrorradiómetro
Modelo OHSP-350S: irradiancia en mW/cm² y el espectro completo de lo que emite el panel.
- DISTANCIA
15 · 30 · 46 · 61 · 91 cm
Cinco distancias de uso, fijadas con regla desde la cara de las lentes.
- RED
220 V
La medida de referencia se hace a 220 V. La red española es de 230 V.
- CANALES
Los ocho al 100 %
Todos los canales encendidos a la vez. Además, cada canal se mide por separado.
ESPECTRÓMETRO FRENTE A SOLARÍMETRO
El mismo panel, dos instrumentos.
Lecturas de fábrica a 30 cm, con los ocho canales al 100 %. El solarímetro marca entre 1,8 y 2 veces lo que mide el espectrorradiómetro. Si un panel anuncia más de 100 mW/cm² a 30 cm, pregunta con qué lo ha medido.
Las cifras de solarímetro aparecen solo aquí, como contraste. No las usamos en ninguna otra parte de la web.
04CIFRAS
Modelo a modelo, distancia a distancia.
Son cifras del modelo, medidas en fábrica. La uniformidad sobre toda la superficie y la deriva en caliente de cada unidad irán en su Ficha de Calibración, cuando llegue nuestra medición propia. Compara los tres modelos.
IRRADIANCIA
Cuánta luz llega a cada distancia.
En mW/cm², con los ocho canales al 100 %. Cuanto más lejos, menos luz por centímetro cuadrado y más superficie cubierta.
| Concepto | LED 8 | LED 8 PRO | LED 8 ULTRA |
|---|---|---|---|
| 15 cm | 105 | 109 | 112 |
| 30 cm | 75 | 69 | 76 |
| 46 cm | 55 | 57 | 67 |
| 61 cm | 49 | 46 | 63 |
| 91 cm | 36 | 39 | 54 |
Medida de fábrica con espectrorradiómetro OHSP-350S, red de 220 V y los ocho canales al 100 %. Lectura puntual, agosto y septiembre de 2026. No se ha utilizado solarímetro.
CANAL A CANAL
Las ocho longitudes de onda, una a una.
En mW/cm² a 15 cm. Cada canal encendido en solitario al 100 %, y después los grupos juntos. Las lecturas no se suman: cada una es la del punto medido.
| Concepto | LED 8 | LED 8 PRO | LED 8 ULTRA |
|---|---|---|---|
| 590 nm · ámbar | 8 | 1 | 3 |
| 630 nm · rojo | 3 | 3 | 4 |
| 660 nm · rojo | 64 | 28 | 25 |
| 670 nm · rojo | 32 | 27 | 26 |
| 810 nm · infrarrojo cercano | 34 | 38 | 45 |
| 830 nm · infrarrojo cercano | 46 | 55 | 56 |
| 850 nm · infrarrojo cercano | 75 | 69 | 65 |
| 1060 nm · infrarrojo cercano | 50 | 53 | 59 |
| Rojo, los tres juntos | 44 | 40 | 47 |
| Infrarrojo cercano, los cuatro juntos | 83 | 74 | 70 |
Medida de fábrica con espectrorradiómetro OHSP-350S, red de 220 V y los ocho canales al 100 %. Lectura puntual, agosto y septiembre de 2026. No se ha utilizado solarímetro.
SUPERFICIE ILUMINADA
Cuánto cuerpo cubre cada panel.
La mancha de luz medida en fábrica a cada distancia, en largo × ancho.
| Concepto | LED 8 | LED 8 PRO | LED 8 ULTRA |
|---|---|---|---|
| 15 cm | 90 × 25 cm | 147 × 40 cm | 180 × 56 cm |
| 30 cm | 90 × 30 cm | 158 × 46 cm | 185 × 61 cm |
| 46 cm | 100 × 40 cm | 171 × 51 cm | 190 × 71 cm |
| 61 cm | 109 × 50 cm | 180 × 56 cm | 201 × 78 cm |
| 91 cm | 119 × 61 cm | 198 × 71 cm | 221 × 119 cm |
Ensayo de huella de luz de fábrica, agosto y septiembre de 2026.
TEMPERATURA
Estable en media hora. Y así durante dos.
Con los ocho canales al 100 %, la placa de LED se estabiliza en los primeros 30 minutos y, hasta las dos horas, no se mueve más de un grado. La cubierta de las lentes, la cara que tienes delante, se queda entre 40 y 47 °C.
Una placa que no se calienta de más es una luz que no cae a mitad de sesión: por eso la temperatura se mide en cinco puntos a la vez.
TEMPERATURA
Dos horas a plena carga.
En °C, durante el ensayo de envejecimiento con los ocho canales al 100 %.
| Concepto | LED 8 | LED 8 PRO | LED 8 ULTRA |
|---|---|---|---|
| Temperatura ambiente | 27,7 | 29,0 | 28,7 |
| Placa de LED a los 30 min | 45,5 | 44,8 | 50,5 |
| Placa de LED a las 2 h | 45,1 | 45,5 | 50,9 |
| Cubierta de lentes a las 2 h | 43,3 | 40,2 | 46,7 |
| Fuente de alimentación a las 2 h | 50,3 | 38,1 | 42,9 |
Ensayo de fábrica con termopares, agosto y septiembre de 2026.
ELÉCTRICO Y PARPADEO
Lo que consume y cómo emite.
El índice de parpadeo va de 0 (luz continua) a 1. El modo pulsado del infrarrojo, cuando lo activas, parpadea a propósito: es su forma de emitir.
| Concepto | LED 8 | LED 8 PRO | LED 8 ULTRA |
|---|---|---|---|
| Potencia a plena carga | 445 W | 858 W | 1739 W |
| Corriente a 220 V | 2,09 A | 4,04 A | 8,00 A |
| Factor de potencia | 0,98 | 0,98 | 0,99 |
| Índice de parpadeo | 0,012 | 0,010 | 0,020 |
Medida de fábrica a 220 V con los ocho canales al 100 %. Índice de parpadeo medido en fábrica, agosto y septiembre de 2026.
LA FICHA DE CALIBRACIÓN
Las cifras de esta página son del modelo. Las de cada equipo irán en su ficha.
La Ficha de Calibración de cada unidad —espectro, irradiancia, uniformidad y deriva térmica, con su número de serie— llegará con nuestra medición propia. Hasta entonces publicamos las cifras de fábrica del modelo, con su instrumento y su distancia.
- ESPECTRO
- Pico y anchura de cada canal
- IRRADIANCIA
- Media a 15 y 30 cm
- UNIFORMIDAD
- Rejilla sobre toda la superficie
- DERIVA TÉRMICA
- Caída tras 20 min encendido
- CONDICIONES
- Instrumento, distancia y temperatura
Cada cifra con su instrumento, su distancia y la temperatura de medida. No se utiliza solarímetro.
Con la ficha de cada unidad: QR a su número de serie
Producto de bienestar. No es un producto sanitario.
PREGUNTAS
Sobre fabricación y medida
¿Por qué vuestras cifras parecen más bajas que las de otros paneles?
Porque se miden con espectrorradiómetro y a una distancia declarada. Con solarímetro, el mismo panel a 30 cm marca casi el doble. Para comparar dos paneles, hazlo a la misma distancia y con el mismo instrumento.
¿La irradiancia es la misma en toda la superficie?
No. Las cifras de esta página son lecturas puntuales de fábrica: hacia los bordes llega menos luz que en la zona central. La uniformidad de cada unidad irá en su Ficha de Calibración.
¿Qué es el índice de parpadeo?
Una medida de cuánto fluctúa la luz, de 0 (continua) a 1. En fábrica, nuestros paneles dan entre 0,010 y 0,020. El modo pulsado del infrarrojo parpadea a propósito cuando lo activas.
¿Por qué tantas horas de envejecimiento?
Porque buena parte de los fallos de un equipo electrónico aparece en sus primeras horas de uso. Mejor que aparezcan en fábrica que en tu cabina.
¿Qué pasa si una unidad no supera una prueba?
No avanza. Si una placa no enciende entera, se vuelve a cablear y se prueba otra vez; y el equipo montado repite la prueba de encendido antes de pasar a la sala de envejecimiento.
